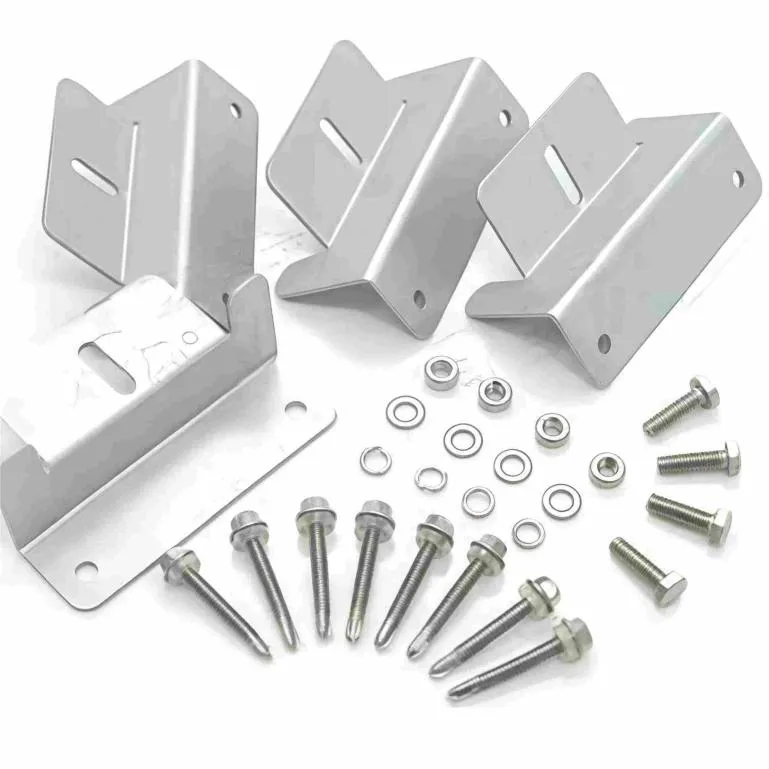

Z-образна скоба за монтаж на соларен панел

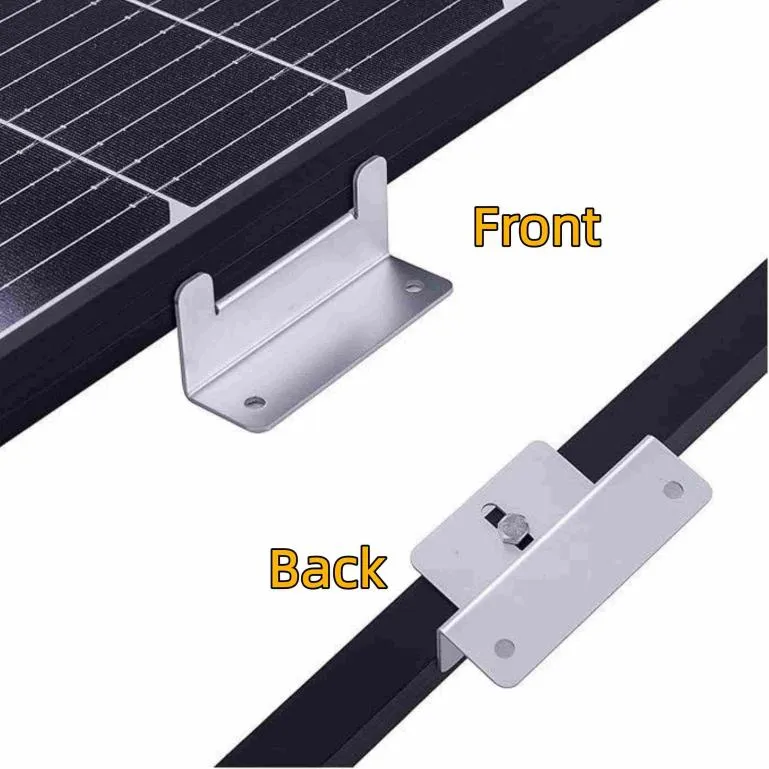

Тази Z-образна скоба алуминиева скоба за соларен панел от Xiamen Honor Energy поддържа персонализиране и продажба на едро. За разлика от монтажа, базиран на обща релса, тази фотоволтаична скоба се фиксира директно върху покрива на RV или транспортен контейнер. Z-образната структура създава празнина между панела и покривната повърхност за прокарване на кабела и разсейване на топлината. По време на монтажа самонарезните винтове или болтове минават през долните отвори и се заключват директно върху превозното средство или покрива на контейнера - не са необходими монтажни релси. За фургони и контейнери с плосък покрив и ограничена товароносимост този метод намалява броя на частите и общото тегло. Подходящо за монтажници на слънчева енергия и работилници за преобразуване, които искат да закупят решение за монтаж без релса.

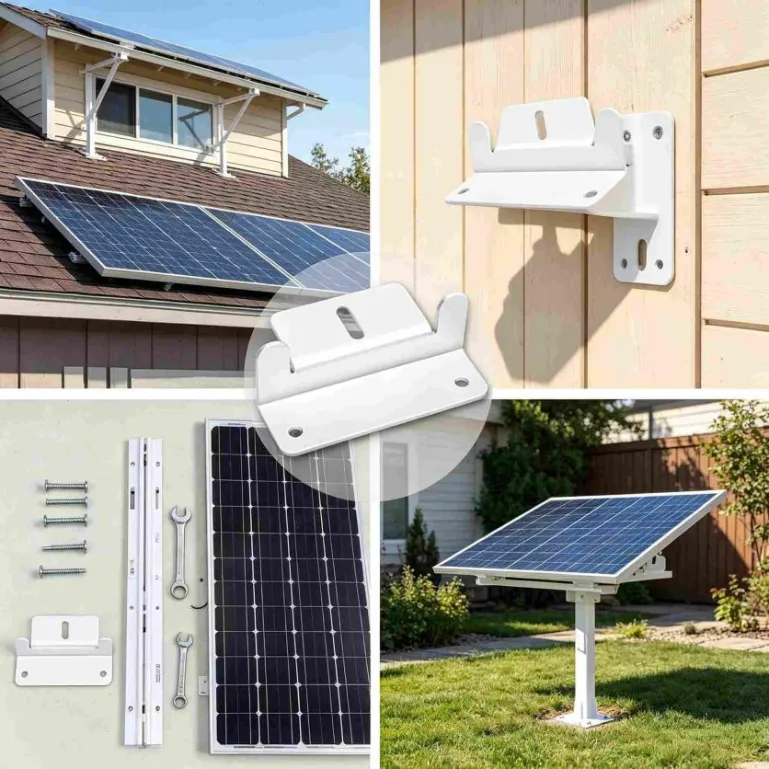

Приложение

l Покриви на RV: Фиксирани директно върху плоския покрив за захранване на вътрешни системи.

l Контейнери за транспортиране: За домове с контейнери или мобилни единици за съхранение на енергия.

l Специални превозни средства: Campervans, инженерни превозни средства и др.

l Временни сгради: сглобяеми къщи, будки за охрана и други слънчеви инсталации с плосък покрив.

Технически параметри

ЧЗВ

1. Тази Z-образна скоба се завинтва директно върху покрива на RV. Как се справяте с хидроизолацията?

Самата скоба не е водоустойчива. По време на монтажа нанесете уплътнител (като бутил или силикон) около отворите за винтове, преди да завиете винтовете. Също така се препоръчва да добавите водоустойчиво уплътнение или лента между основата на конзолата и повърхността на покрива, така че дъждовната вода да не прониква през отворите. Ако покривът на RV е от фибростъкло или метал, почистете повърхността старателно, преди да нанесете уплътнител за по-добра адхезия.

2. Без релси, достатъчно здрав ли е директният монтаж върху покрив на контейнер?

Товароносимостта зависи от две неща: дебелината и материала на покрива на контейнера и метода на закрепване. За стандартните стоманени контейнери покривният панел обикновено е с дебелина от 1,6 mm до 2,0 mm. Използването на самонарезни винтове с уплътнител, комбинирано с многоточковото разпределение на силата на Z-образната скоба, обикновено е достатъчно за слънчеви панели със стандартен размер. За покриви от алуминий или фибростъкло първо проверете дебелината на панела. Ако е необходимо, добавете опорна плоча вътре или използвайте гайки с нитове, за да предотвратите издърпване на винтовете.

3. Ами ако покривът на каравана или контейнера не е идеално плосък?

Малките неравности обикновено са добре. Основата на Z-скобата има контактна повърхност, която може да се изравни след затягане. Въпреки това, ако покривът има забележима извивка или неравномерни петна, по-добре е да добавите подложки под основата на скобата или да изберете по-дебела алуминиева скоба (напр. 3,0 мм), за да намалите неравномерното напрежение върху панела след монтажа. Преди пробиване, поставете скобата на покрива, за да проверите прилягането.
