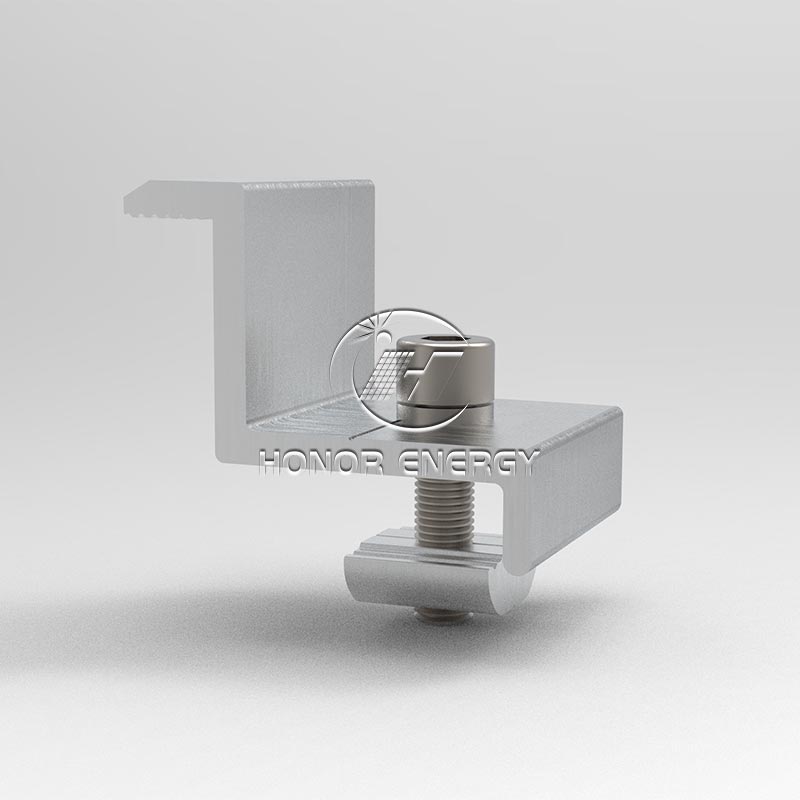

Слънчев край скоба

Фиксирани компоненти: Чрез координацията на тялото и болтовете на скобата, краят на фотоволтаичните модули е здраво заключен върху водещите релси на опората, балансирайки самостоятелното тегло на модулите и външните натоварвания (като вятър и сняг, налягане на вятъра).

Буферна защита: Някои крайни скоби са оборудвани с гумени или силиконови уплътнения вътре, които могат да намалят директното триене между компонентната рамка и тялото на металната скоба, да предотвратят надраскането на рамката и в същото време да облекчат термичното разширяване и напрежението на свиване, причинени от температурните промени.

Адаптация и настройка: Различните спецификации на крайните скоби на слънчевия панел могат да бъдат адаптирани към фотоволтаичните модули с различни дебелини (обикновено 20-50 мм) и различни видове рамки (като алуминиева сплав, подсилена от фибростъкло пластмаса), отговарящи на разнообразните изисквания за инсталиране.

Крайната железопътна скоба се използва широко в сценарии като монтирани на земята фотоволтаични електроцентрали, фотоволтаични системи, разпределени на покрива, и фотоволтаични стени на завеси. Той е особено подходящ за плоско-наклонени инсталационни конструкции, където страната на компонентите трябва да бъде фиксирана. Това е незаменим спомагателен фиксиращ компонент във фотоволтаичните системи за поддръжка.

Крайната скоба е разделена на четири вида:

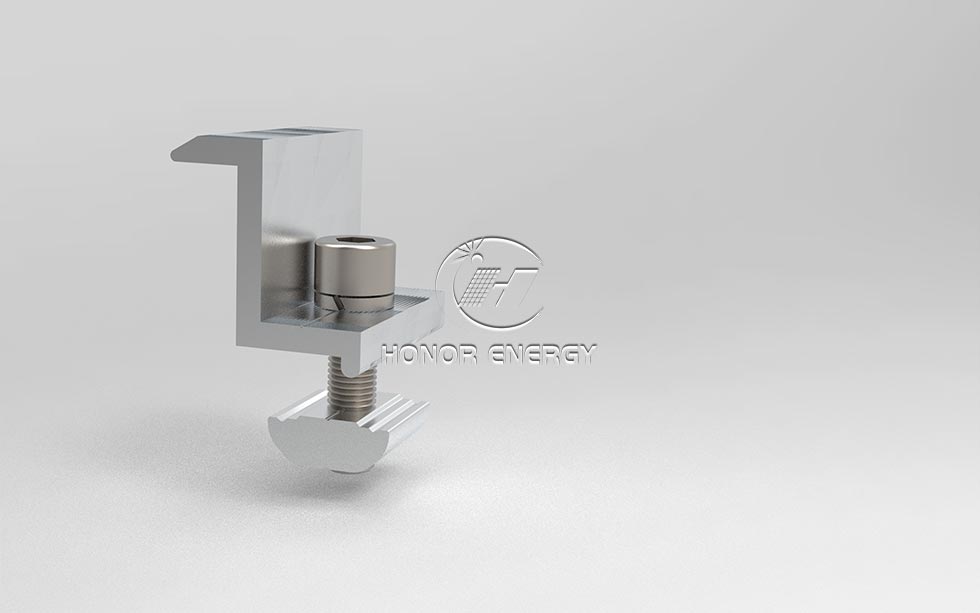

1. Определената крайност на край: Регулирането на болта се адаптира към компоненти с множество дебелини, гъвкаво отговаря на разликите в спецификацията.

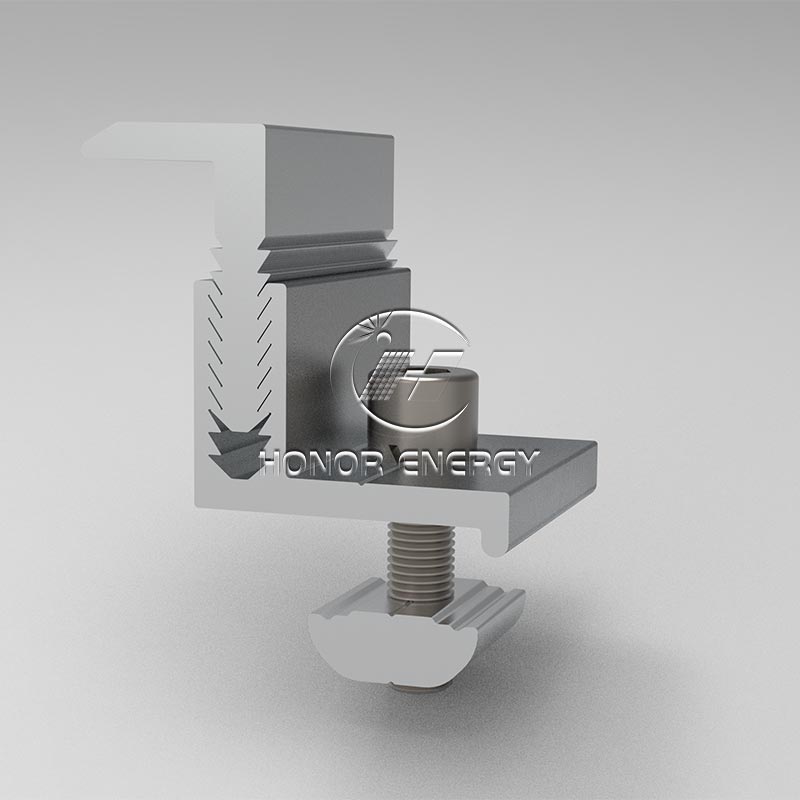

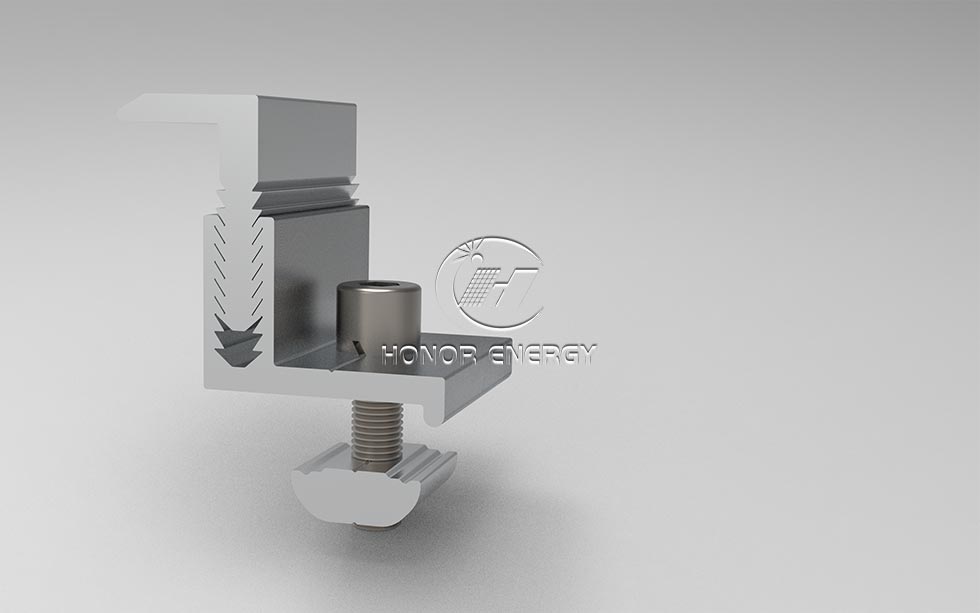

2. Адрегируема крайна скоба: Регулирането на болта е адаптирана към компоненти с множество дебелини, гъвкаво реагира на разликите в спецификацията.

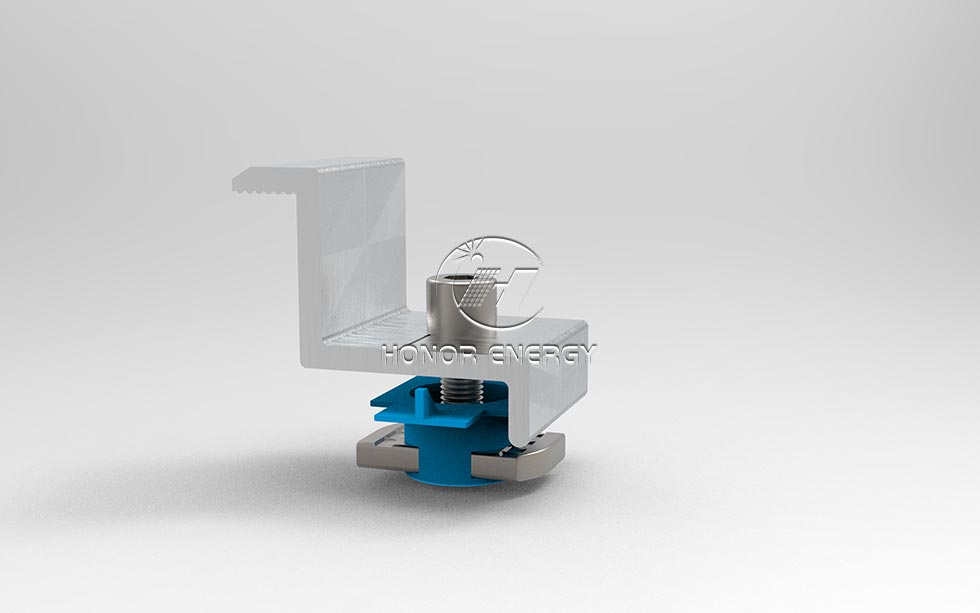

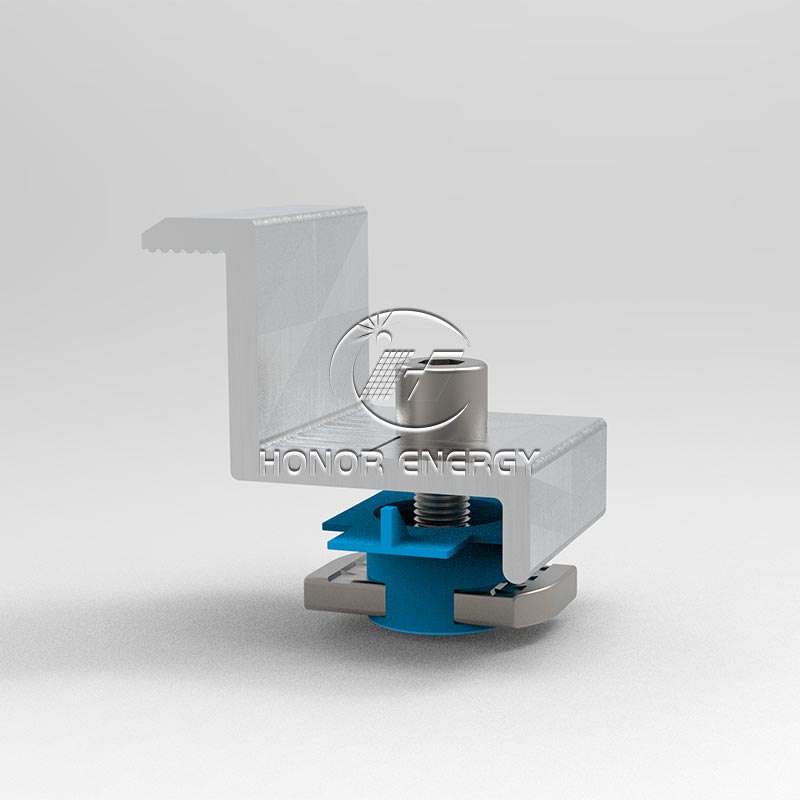

3. Пластична скоба на крилото: С пластмасови фланци и уплътнения е устойчив на надраскване, намалява стрес и защитава рамката.

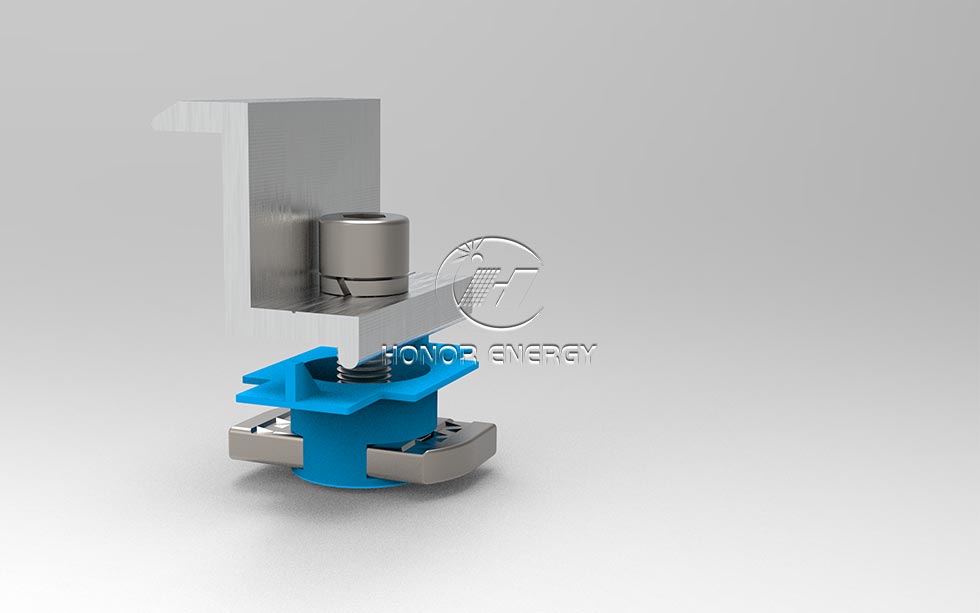

4. РАЗПРЕДЕЛЕНИЕ КРАЙ КРАЙ: Дизайнът на Snap-on/слота позволява бързо инсталиране без инструменти и ускорява мащабната конструкция.

предимство

1. Пътен обхват от обхванати модели: регулируеми, стандартни, пластмасови крила и бързи модели са налични, съвместими с компоненти, вариращи от 20 до 55 мм, отговарящи на всички изисквания за съпротивление на драскотината и бърза инсталация.
2.Дообажда се бонус точки: Моделът на пластмасовото крило разполага с двойна буферна защитна рамка, регулируемият модел е точно фино настроен, черният модел има матова смес от пейзажи, а бързото инсталиране е тествано за издръжливост след 100 000 цикъла.
3.Припаза на ума Гаранция: IEC сертифициране + 12-годишна гаранция, покупка на насипно състояние с ниска загуба и спокойствие

Инструкции за инсталиране

Преди инсталирането

Проверете дали моделът съвпада с дебелината на скобата на слънчевия край (20-55 мм) и почистете петна от масло и прах върху инсталационната повърхност.

Процедура за инсталиране

Позициониране: Център тялото на скобата между страната на компонента и водещата релса и подравнете краищата.
Предварително фиксиране: Затегнете ръчно болтовете, за да прилагате светлинна сила и да изравните компонентите.
Затягане: Използвайте гаечен ключ, за да се стегнете на 8-12N · m, за да осигурите плътно прилягане без никаква свобода.

Специално издание Бележка

Пластмасова скоба на крилото: Пластмасовият фланец трябва да е напълно в съответствие с ръба на компонента.
Бързо крайно скоба: След като натиснете в слота за карта, натиснете закопчалката, докато се заключи с „щракване“ и след това внимателно натиснете, докато няма изместване.
