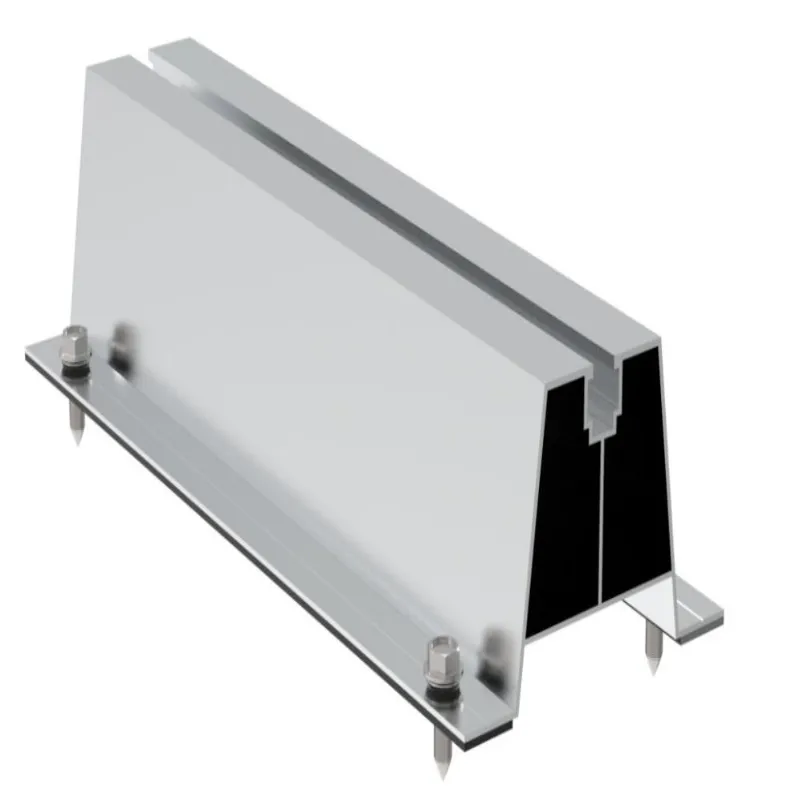

U70 Алуминиева соларна монтажна релса

Алуминиеви соларни монтажни релси U70 на Xiamen Honor Energy за доставки на едро. Осигурява надеждна работа в крайбрежни среди със солени пръски, дъждовни зони, зони с висока температура и места, склонни към замръзване. Въпреки това, той не е подходящ за обекти със силна химическа корозия, освен ако не се приложи допълнителна защитна обработка. Освен модел U70, ние доставяме и алтернативни варианти, включително U30 и U50. Освен това, ние сме в състояние да предложим професионални технически препоръки въз основа на реалните ви условия на място.

Спецификации на продукта

Предимства

Рентабилният мини-релсов дизайн намалява консумацията на алуминий и натоварването на покрива.

Бързият монтаж на място спестява разходи за труд за големи търговски покривни проекти.

Перфектно пасва за трапецовидни/гофрирани метални покриви, с водоустойчиви EPDM уплътнения.

Алуминиева сплав с висока якост 6005 T5, добро представяне при натоварване от вятър и сняг.

Универсален T-слот, съвместим с повечето PV клеми и соларни модули.

Профил с къса дължина, удобен за опаковане и транспортиране, по-малък риск от деформация.

Как да инсталирате U70 алуминиева соларна монтажна релса

Стъпка 1: Намерете греди под металния покрив и маркирайте позициите за пробиване. Винтовете трябва да се закрепват върху греди, а не само върху покрива.

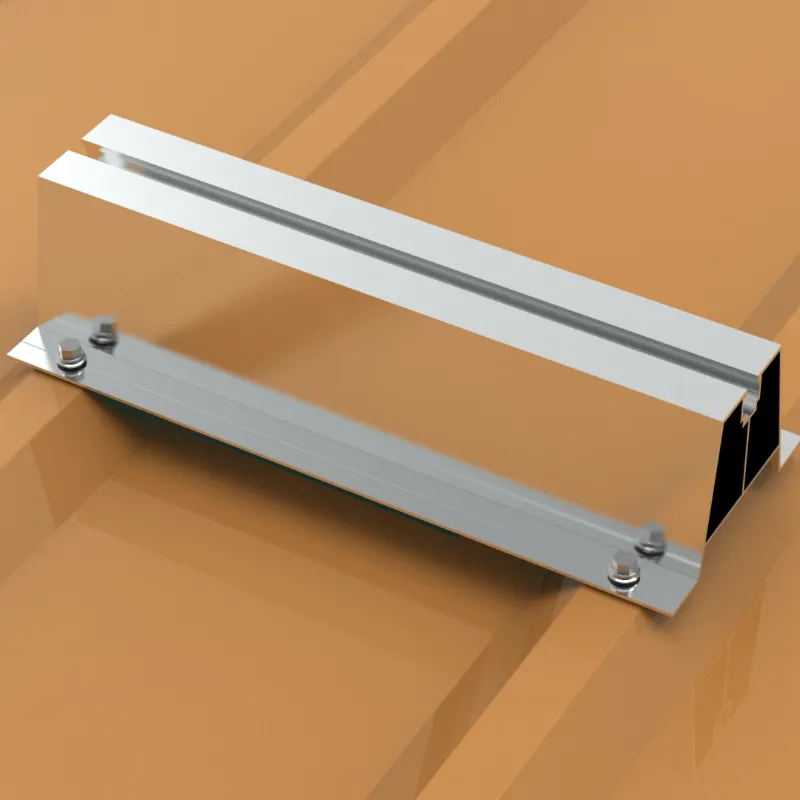

Стъпка 2: Поставете релсата U70 в маркираната позиция. Закрепете покривната греда със самопробивни винтове заедно с EPDM водоустойчиви уплътнения. Затегнете до необходимия въртящ момент.

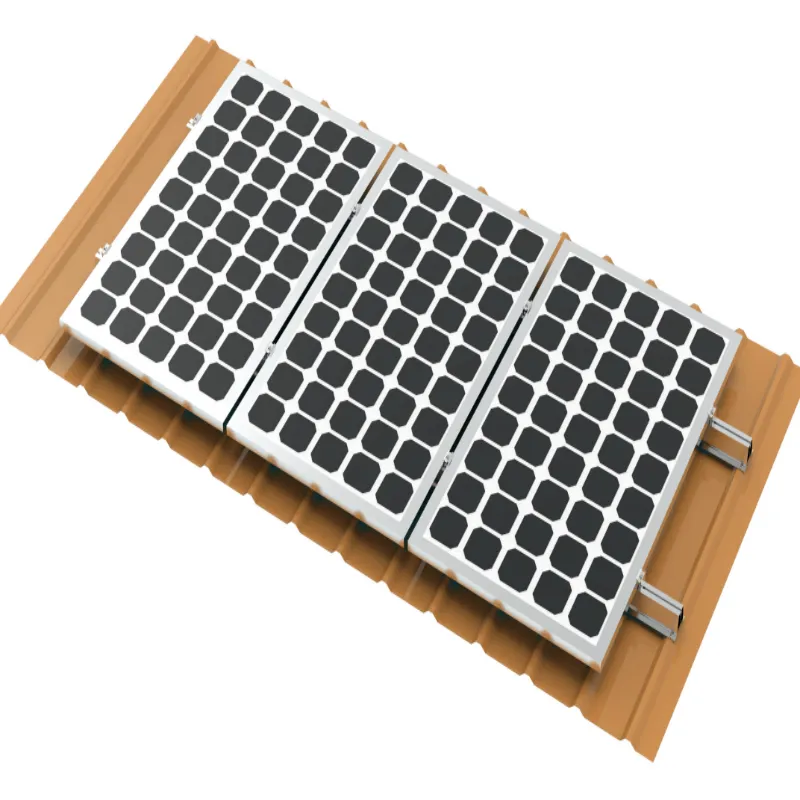

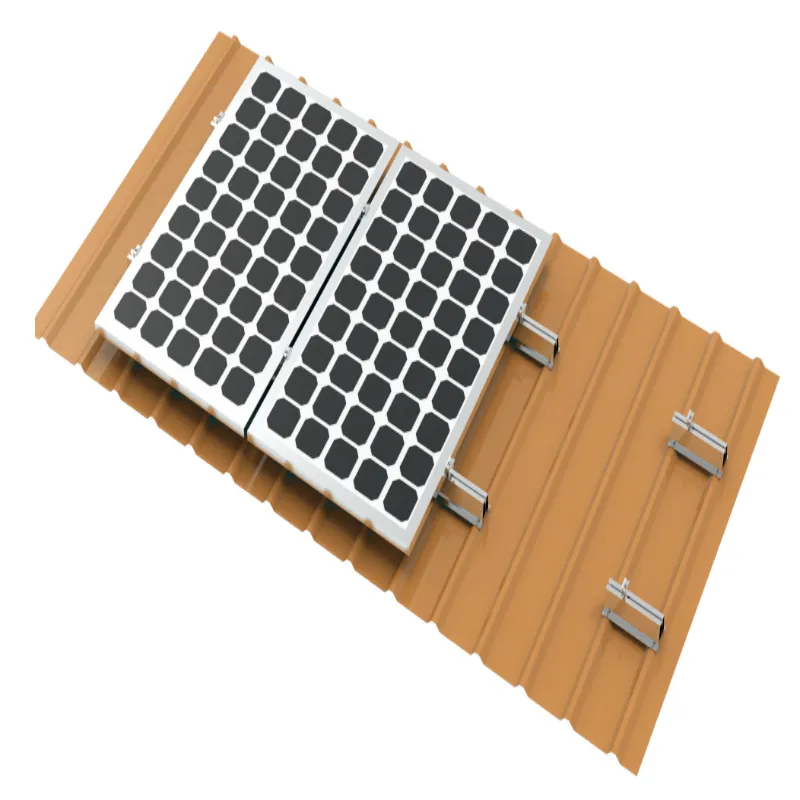

Стъпка 3: Подредете няколко релси U70 според размерите на соларния модул. Уверете се, че всеки ъгъл на модула се поддържа от релса. Поставете фотоволтаичните модули върху горната част на релсите U70.

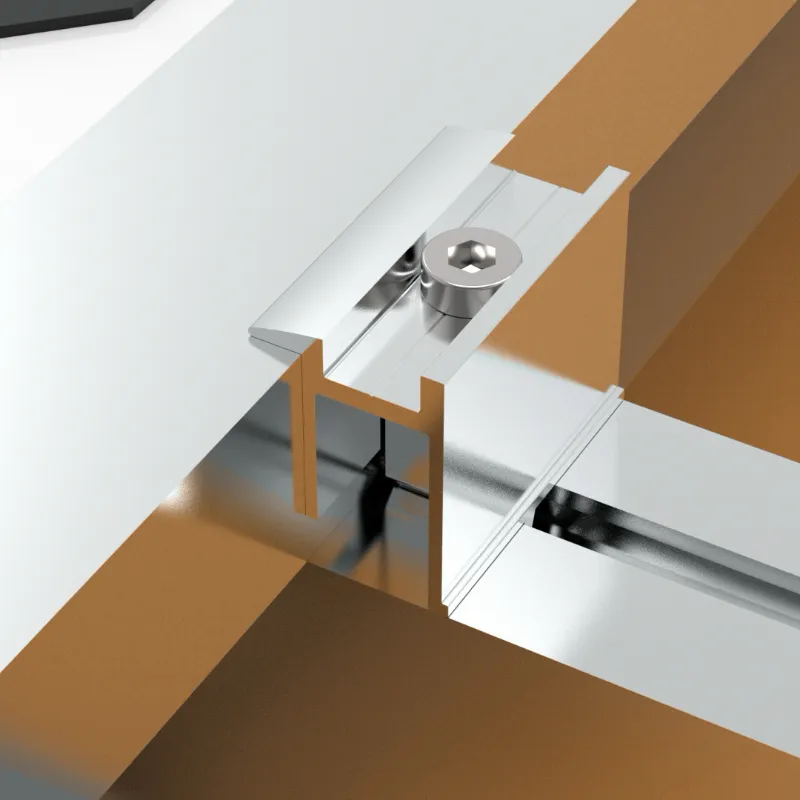

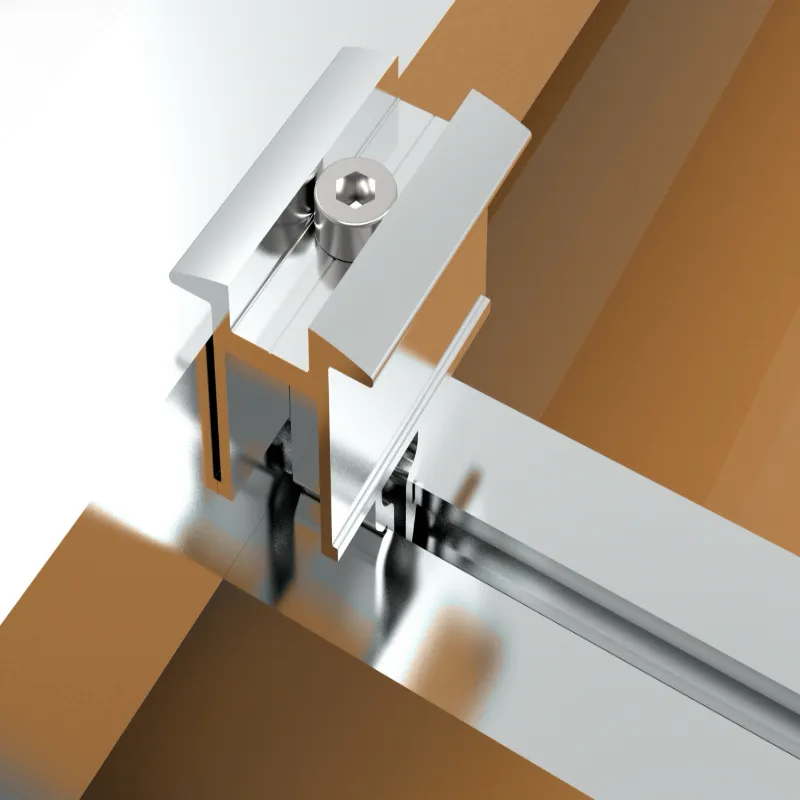

Стъпка 4: Инсталирайте крайни скоби за бързо инсталиране и средни скоби и затегнете до определения въртящ момент, за да държите здраво модулните рамки.

Стъпка 5: Проверете отново въртящия момент на всички винтове и целостта на уплътнението; инсталацията е завършена.

Сертифицирането

Нашата алуминиева релса за слънчеви панели U70 се произвежда при управление на качеството и е сертифицирана по стандарта ISO9001.

Корабът е излязъл.

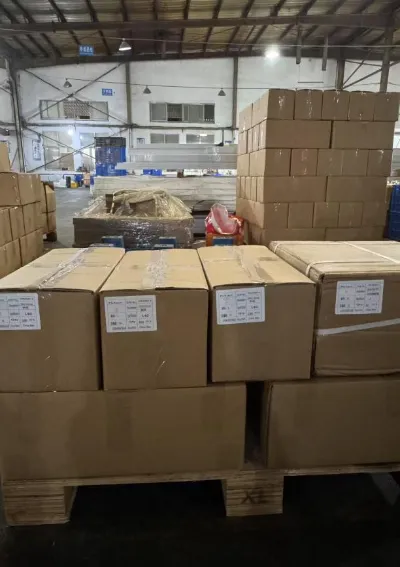

Поради късата дължина на U-образните минирелси, те са опаковани в кашони и закрепени върху дървени палети, за да поддържат стоките спретнати и да предотвратят деформация по време на транспортиране.

ЧЗВ

В1: За какъв вид покрив е подходяща тази U-образна минирелса?

О: Предназначен е главно за трапецовидни и гофрирани метални покриви. Винтовете трябва да бъдат закрепени върху греди на покрива. Не е подходящ за тънки листове без греди или бетонни плоски покриви.

В2: Какъв материал и повърхностно покритие използва релсата?

A: Алуминиева сплав 6005 T5 с анодизирана повърхностна обработка, характеризираща се с добра устойчивост на корозия за дългосрочна употреба на открито.

Q3: Какъв е гаранционният период?

A: 10-годишна гаранция на материала за релсите. Изключва щети, причинени от инсталацията, и щети, причинени от човека.

Q4: Необходимо ли е заваряване по време на монтажа?

О: Изобщо не е необходимо заваряване. Закрепете релсите със самопробивни винтове и закрепете фотоволтаичните модули с T-болтове и скоби. Всички връзки са с болтове.

Q5: Трябва ли релсите да бъдат снаждани за удължаване?

О: Не са необходими конектори за снаждане. Като мини-релси с късо сечение, те трябва да бъдат поставени директно под всеки ъгъл на соларните модули.

В6: Какъв е методът на опаковане? О: Релсите са опаковани в кашони и закрепени върху дървени палети, за да се поддържат чисти и да се избегне деформация по време на транспортиране.

В7: Кои слънчеви фотоволтаични модули са съвместими?

A: Съвместим с повечето масови фотоволтаични модули с височина на рамката 30–45 mm, съчетани със съответните средни скоби и крайни скоби.

В8: Надеждна ли е неговата производителност при натоварване от вятър?

A: Ефективността при натоварване от вятър зависи от оформлението на греди и позициите на винтовете. Винтовете трябва да се фиксират върху стоманени греди, а не само върху покривни листове. Конструирайте в съответствие с проектираното разстояние, за да удовлетворите местните изисквания за натоварване от вятър.

В9: Можете ли да изрежете релси до дължини, посочени от клиента?

О: Предлага се услуга за рязане по поръчка с допустимо отклонение на дължината от ±2 мм. Моля, информирайте ни за необходимите размери.
