PV Roof Kliploks: съответства на профила, инсталирайте правилно

Honor Energy, професионален доставчик, специализиран вАксесоари за фотоволтаична система за монтаж. От покривни клипове до подходящи релси, ние предлагаме пълна гама от решения на едно място. Нашите клипове покриват ъглов тип, стоящ шев, трапецовидни и най-новите интегрирани дизайни, съвместими с почти всички масови профилирани стоманени листове на пазара, с налична и нестандартна персонализация. От страната на релсите разполагаме с високоякостни алуминиеви релси и конектори от неръждаема стомана в различни спецификации, за да отговорим на различни изисквания за натоварване и обхват. Независимо дали сте EPC фирма, монтажник или този, който всъщност плаща сметките – Xiamen Honor Energy ви осигурява със солидни продукти и бърза поддръжка без проблеми.

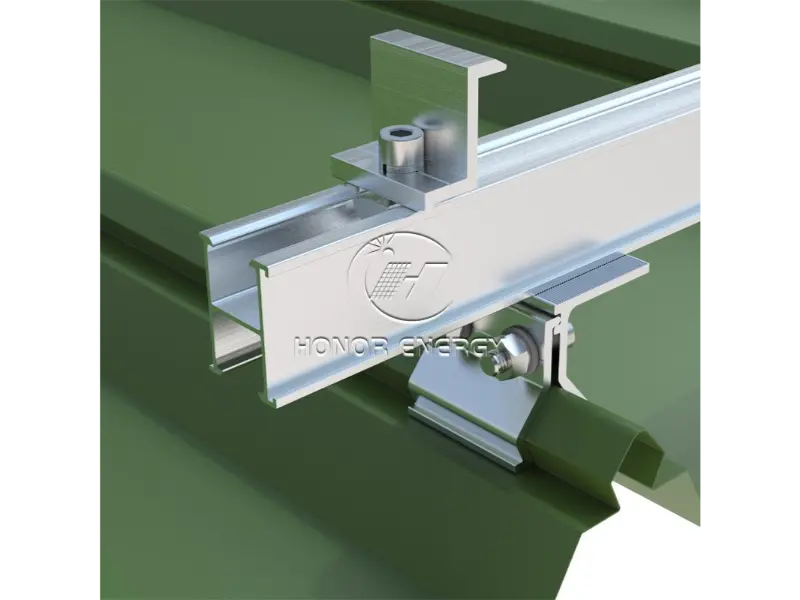

Сега относно покривните клипове: тяхната основна работа е доста проста – те се захващат за повдигнатите зъбери на стоманения покрив и държат цялата фотоволтаична релса и панелна система. Нека го разбием малко.
Първо, те държат панелите здраво на място. Това е целият смисъл – да се уверите, че вашите модули остават поставени при дъжд, вятър или каквото и да е време.
Второ – и това е голямо за ъглови покриви и покриви със стоящи шевове – тези клипове не изискват нито един отвор за пробиване. Без дупки означава без течове. Вие запазвате оригиналната хидроизолация на покрива непокътната, което е точно това, което искате, когато имате работа с покриви на фабрики или складове. Това ги прави много подходящи за големи индустриални или складови покриви.

Подобряване на устойчивостта на вятър – Някои клипове са специално проектирани като типове против повдигане, осигуряващи допълнителна сила на задържане срещу силни повдигащи сили при бури.

Побиране на различни профили на ребрата – клиповете могат да бъдат направени по поръчка, за да отговарят на точната форма и размер на ребрата на стоманения лист, осигурявайки плътно прилягане.
Освен тях, kliploks се използват и в системи за защита от тайфуни, устройства против свличане на сняг и дори за фиксиране на декоративни алуминиеви панели върху покриви.

Основни характеристики на Roof kliploks

Без компромис с хидроизолацията – Това е най-голямата точка за продажба. Тъй като не се пробиват дупки, оригиналната водоустойчива мембрана остава непокътната. По-специално клипсите със стоящ шев се захапват директно върху заключените ръбове, като на практика елиминират всякакъв риск от течове.



Бърз монтаж – Много компоненти могат да бъдат предварително сглобени във фабриката; на място, просто ги закопчавате на място и затягате болтовете. Това спестява време и труд.
Леки и устойчиви на корозия – Повечето клипове са изработени от алуминиеви сплави (напр. 6063-T5 или 6005-T5) с анодизирана повърхност. Те добавят малко допълнително натоварване към покрива и преминават тестове със солен спрей от 1000 часа или повече.



Но те също имат недостатъци – Въпреки че не проникват, клиповете не са трайно свързани към покрива. При продължително натоварване от вятър, сняг или сеизмични натоварвания те могат постепенно да се разхлабят или дори да се отделят. Следователно редовните проверки са от съществено значение.
Товароносимостта трябва да се провери предварително – профилираните стоманени покриви имат ограничена носеща способност. Допълнителното тегло от фотоволтаичната система не трябва да надвишава първоначалното проектно натоварване. Индустриалната практика предполага приблизително 0,15 kN/m² за нови натоварвания; в действителност общото тегло на панелите плюс монтажната система обикновено варира между 20 и 35 кг на квадратен метър. Винаги получавайте оригиналните структурни чертежи и извършвайте проверка на натоварването преди монтажа.

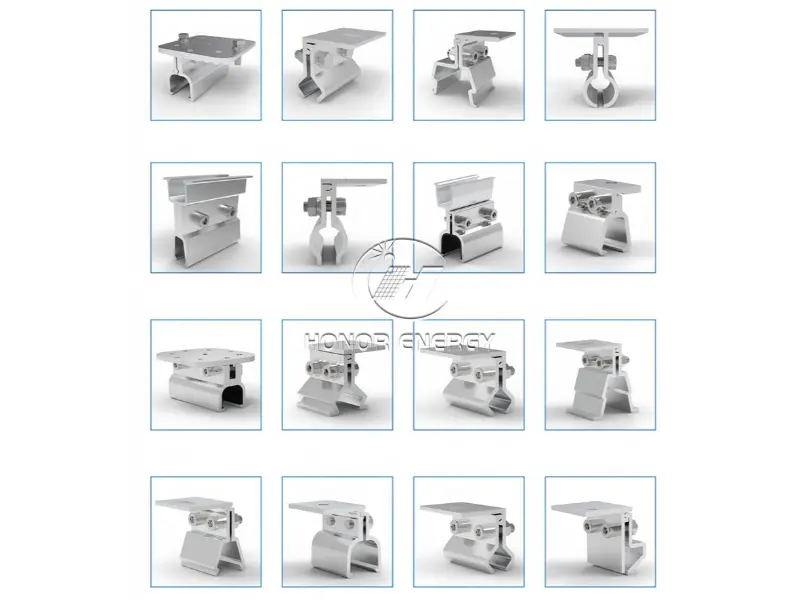

Основни видове покривни клипове

Изборът на клиплок зависи изцяло от профила на стоманения лист. Различните форми на ребра изискват различни дизайни на клипове.

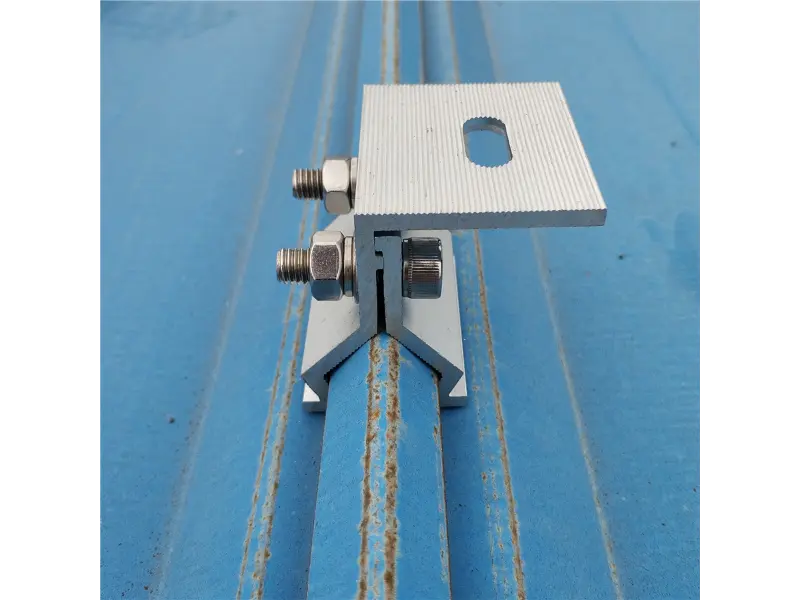

Ъглови клипове

Подходящ покривен профил: Ъглови профилирани стоманени листове (често срещани модели: 470, 760, 820 и др.).
Листовете от тип ъглови се предлагат с това ъглово ребро – това е перфектна форма за захващане на клипката. Нашите клипове имат челюсти, които са проектирани да захапят точно това ребро, а най-добрата част? Не пробивате нито една дупка през покрива. Монтажът е лесен: поставете алуминиевия клип върху реброто и затегнете болтовете.
В днешно време се предлагат интегрирани ъглови клипове, които напълно елиминират нуждата от монтажни шини – модулите могат да се фиксират директно към клиповете, което значително намалява времето за монтаж.

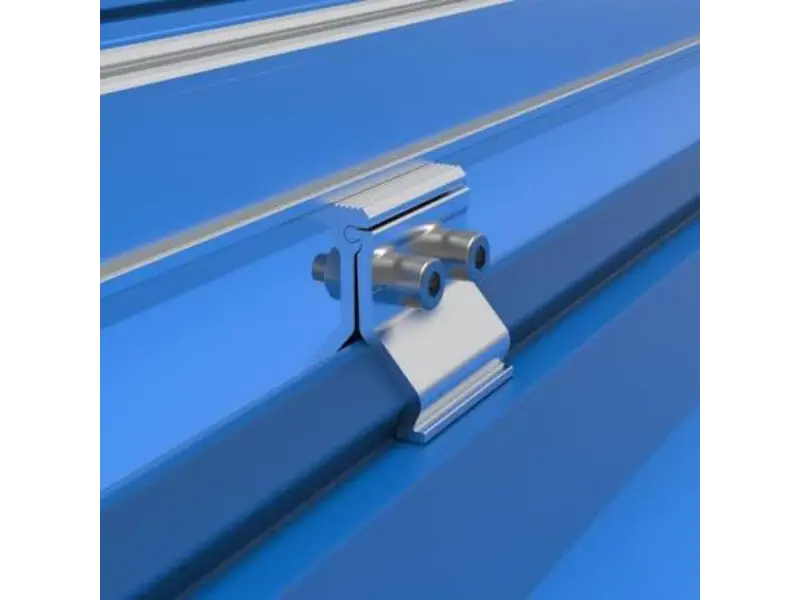

Постоянен шев kliploks

Съответстващ покривен профил: Профилирани стоманени листове със стоящ шев (обикновени модели: 400, 430 и т.н.).
Ребрата на тези листове са повдигнати вертикално и захванати. kliploks просто се закрепват върху вертикалния шев - отново не е необходимо проникване. В проекти от реалния свят, като покривната фотоволтаична инсталация за полупроводници Hefei BOE, за монтажната система са използвани специално проектирани клипове със стоящ шев.



Трапецовидни (Т-тип) клипове

Подходящ покривен профил: Трапецовидно профилирани стоманени листове.
Трапецовидните листове имат прости ребра с трапецовидна форма без сложните заключващи характеристики на ъглови или стоящи шевове. Тези ребра не осигуряват надеждна точка за закрепване; следователно настоящата стандартна практика е да се използват самонарезни винтове, които проникват в стоманения лист и се закотвят в греди отдолу.
Недостатъкът е очевиден – пробиването пробива водоустойчивия слой, създавайки потенциален път за теч. За трапецовидни покриви допълнителните хидроизолационни мерки са от решаващо значение: монтирайте EPDM гумени подложки между клипса и стоманения лист и нанесете устойчив на атмосферни влияния структурен силиконов уплътнител около всеки отвор за винт (който може да издържи над 10 години). През 2023 г. тайфун в Нантонг свали 12 фотоволтаични проекта – повече от 60% от повредите бяха проследени до корозия и счупване в точките на пробиване.



Интегрирани клипове

Това е по-нов дизайн, който елиминира монтажните релси. Клиплокът е интегрално оформен като единична част, лек и здрав. Фотоволтаичните модули могат да се монтират директно върху клиплока, спестявайки разходи за материали и подобрявайки товароносимостта.





Съвети за избор и монтаж

Съпоставете типа на клипса с профила на покрива – Ъглови клипове не трябва да се използват върху трапецовидни листове, а Т-тип клипове не са подходящи за други профили. Несъответствието води до разхлабване и течове.
Не завивайте болтовете твърде силно – обикновено се стремим към 20 до 30 N·m. Преминете отвъд това и ще смачкате стоманения лист, което ще развали хидроизолацията.
И за бога, не пропускайте уплътнителя. Тази малка празнина между kliplok и покрива е точно мястото, където водата си проправя път, така че я запълнете правилно.
Също така се опитайте да избягвате да работите в дъждовни дни. Влагата убива залепващата сила на уплътнителя и това е рецепта за течове по-късно.

Последно нещо – поддържайте редовни проверки. Проверявайте болтовете и уплътнителя веднъж на всеки шест месеца и винаги правете допълнителен кръг след голяма буря или обилен снеговалеж.
Не позволявайте на размера им да ви заблуди – клипсовете вършат тежката работа. Изберете правилния тип и го инсталирайте добре и ще имате система, която е бърза, устойчива на течове и надеждна. Сбъркайте и ще си платите за това – по-ниско поколение, повреда на покрива или по-лошо, разхлабващи се панели. Номерът е прост: съпоставете вашия клиплок с покрива, затегнете го правилно и останете на върха на поддръжката.
