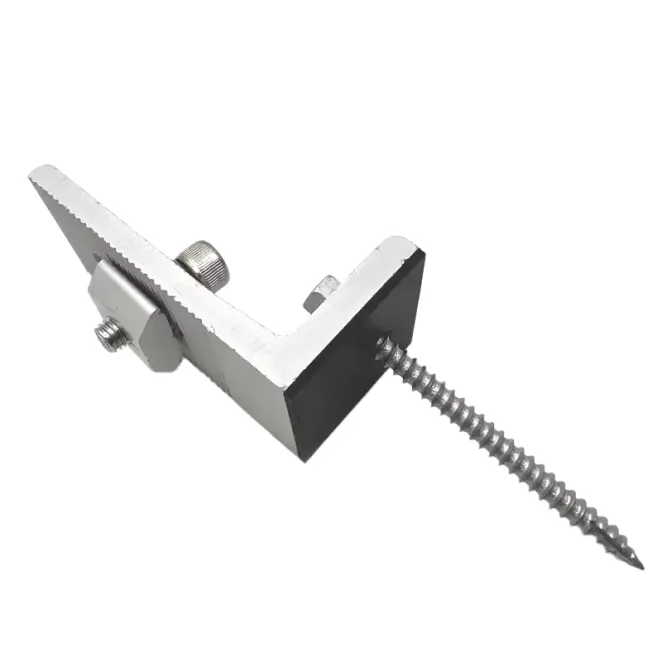

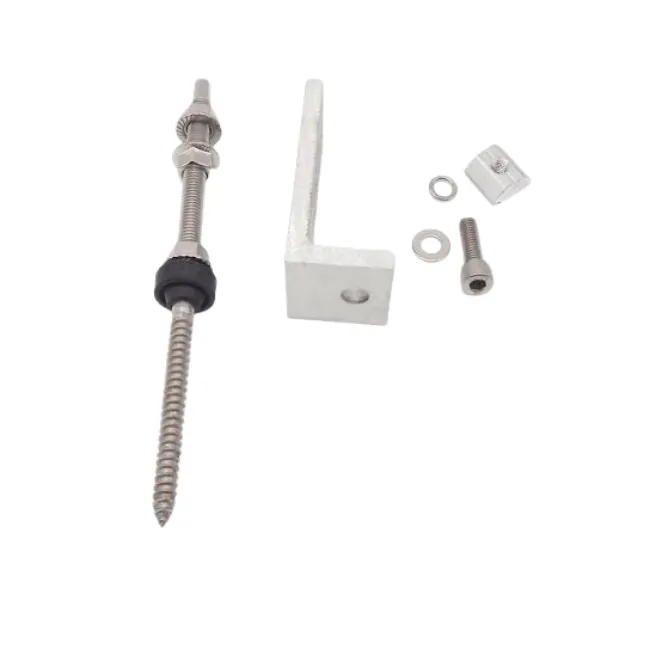

L-крак за соларен монтаж

Ние сме в бизнеса със слънчев монтаж от години и тук в Xiamen Honor Energy. Повърхността на Solar Mounting L-Foot е обработена с анодиране за подобряване на устойчивостта на окисление и издръжливостта на открито. Със своята компактна L-образна структура, PV L кракът осигурява стабилна връзка между соларните релси и носещите конструкции. Съвместим е с обикновени слънчеви монтажни шини, включително профили 41 × 41 mm и 41 × 62 mm, и се използва широко в метални покривни системи, бетонни покривни инсталации и наземни слънчеви монтажни конструкции.

Слънчева монтажна L структура на краката

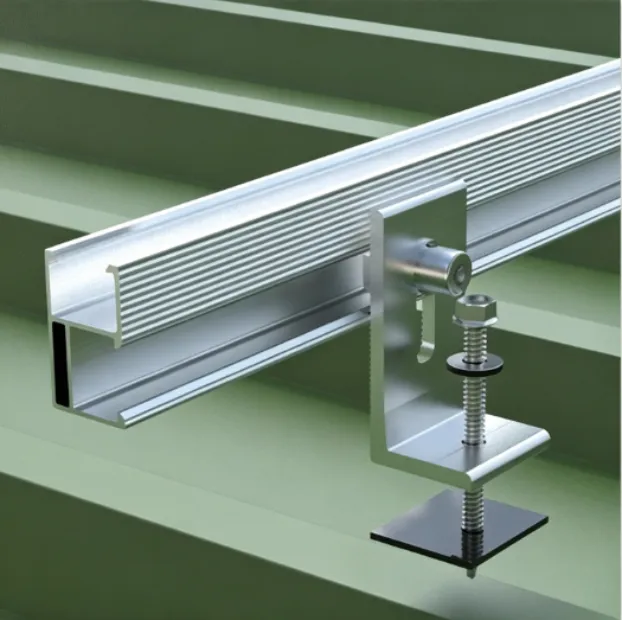

Кракът PV L е скоба под прав ъгъл, използвана в слънчеви системи за монтаж за свързване на фотоволтаични релси с носещи конструкции. Той пренася механични натоварвания от соларни модули и релси към покрива или основата.

Типичният път на натоварване е:

Соларен модул → Релса → L крак → Покривна конструкция / Фундамент

Хоризонталната основа е фиксирана към опорната повърхност, докато вертикалната секция се свързва със соларната релса чрез болтове. Дизайнът с прорези позволява регулиране на позиционирането по време на монтажа, подобрява подравняването на релсите и съвместимостта с различни условия на покрива.

Обработка на материали и повърхности

Алуминиева сплав 6005-T5

Слънчевите монтажни L крака се произвеждат основно от алуминиева сплав 6005-T5, която предлага баланс между здравина, лек дизайн и устойчивост на корозия.

Анодизираната повърхност образува защитен оксиден слой, който подобрява устойчивостта срещу влага, окисление и излагане на външна среда. За приложения в крайбрежни или силно корозивни среди, алтернативи от неръждаема стомана могат да бъдат избрани според изискванията на проекта.

Характеристики на продукта

Регулируем дизайн на връзката

Интегрираният дизайн на слота позволява гъвкаво позициониране между L крака и соларната релса, като помага да се поддържа подравняване в различни монтажни конструкции.

Лека алуминиева конструкция

Структурата от алуминиева сплав намалява теглото на компонентите, като същевременно поддържа механичната якост, необходима за приложения за фотоволтаичен монтаж. Това го прави подходящ за мащабни соларни проекти, където теглото на компонентите и ефективността на монтажа са важни съображения.

Съвместимост с релси

Слънчевите монтажни L крака са съвместими с често използвани профили на фотоволтаични шини, включително:

· Алуминиеви шини 41×41 мм

· Алуминиеви шини 41×62 мм

· Персонализирани железопътни системи

Експлоатационни характеристики

Поддържане на структурно натоварване

Ефективността на натоварването на соларен монтаж L крак зависи от класа на материала, дебелината, размерите, метода на фиксиране и дизайна на системата.

Типичните фотоволтаични монтажни системи, използващи L крака, са проектирани за приложения със скорост на вятъра до 60 m/s и натоварване от сняг около 1,4-1,5 kN/m². Действителната производителност зависи от специфичните за проекта структурни изчисления и условията на околната среда.

Устойчивост на корозия

Комбинацията от анодизиран алуминий и крепежни елементи от неръждаема стомана осигурява устойчивост на корозия за дългосрочни външни фотоволтаични приложения. Правилният избор на материал помага за намаляване на рисковете от корозия, причинени от излагане на околната среда и проблеми със съвместимостта на метала.

Производствен процес

L крачетата за слънчев монтаж се произвеждат чрез процеси, включващи щамповане, обработка чрез екструдиране и обработка с ЦПУ.

За стандартно производство в голям обем, щамповането осигурява постоянни размери и ефективно производство. CNC обработката се използва за персонализирани дизайни, специални размери и изисквания за малък обем.

Качеството на производството се фокусира върху:

· Точност на размерите

· Прецизност на слотовете и дупките

· Консистенция на повърхностната обработка

· Структурна цялост

Процесът на анодиране подобрява повърхностните характеристики на алуминиевите компоненти чрез повишаване на твърдостта, устойчивостта на корозия и устойчивостта на атмосферни влияния.

Приложения

Соларни системи за метални покриви

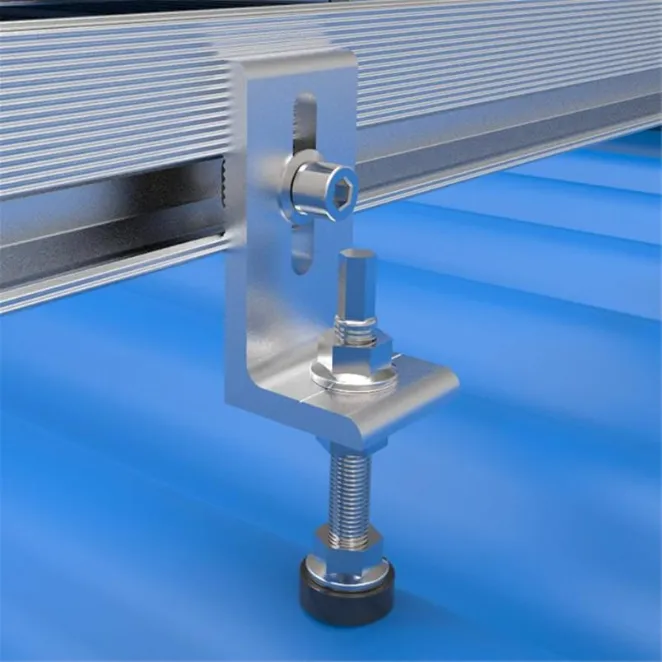

Слънчевите монтажни L крака се използват широко при трапецовидни и гофрирани метални покриви. Компактната им структура позволява фотоволтаичните релси да се свързват директно към покривни носещи конструкции с помощта на подходящи крепежни елементи.

Покривни системи със стоящ шев

За стоящи шевни покриви L-крачетата могат да се комбинират със скоби за покрив, за да осигурят релсова връзка без директно проникване в повърхността на покрива.

Бетонови покривни системи

На бетонни покриви могат да се монтират L крака с подходящи монтажни основи или анкери за свързване на фотоволтаични релси и поддържане на соларни модули.

Наземни слънчеви конструкции

L-образното краче за соларен монтаж може да се използва и в наземни соларни системи, където са необходими регулируеми релсови връзки и компактни монтажни компоненти.

Как да изберете L-образни крака за соларен монтаж

Избор на материал

За стандартни фотоволтаични приложения обикновено се избира 6005-T5 алуминиева сплав с анодизирана обработка поради нейното съотношение якост към тегло и устойчивост на корозия.

За крайбрежни зони, промишлени среди или места с по-високо излагане на корозия може да се избере неръждаема стомана или други устойчиви на корозия материали.

Избор на дебелина

Крайната дебелина трябва да бъде избрана според изискванията за натоварване на системата, условията на покрива и монтажния дизайн.

Избор на измерение

Размерите на крака L трябва да съответстват на слънчевата релсова система и инсталационната структура. Важните параметри включват размер на основата, вертикална височина, позиция на слота и дизайн на монтажния отвор.

Персонализираните размери могат да бъдат разработени според различни слънчеви монтажни конструкции.

Ръководство за бърз избор

ЧЗВ

Q1. Какво представлява L крак за соларен монтаж?

Соларно монтажно L краче е L-образна алуминиева скоба, използвана за свързване на PV релси с покривни конструкции или монтажни основи. Той служи като ключов свързващ компонент в слънчеви монтажни системи.

Q2. Какъв материал се използва за PV L крака?

Повечето PV L крака са направени от 6005-T5 алуминиева сплав поради нейната механична якост, леки свойства и устойчивост на корозия.

Q3. Къде се използват L крака?

L-кракът за соларен монтаж се използва често в метални покривни системи, слънчеви инсталации за бетонни покриви, наземни фотоволтаични конструкции и търговски фотоволтаични проекти.

Q4. Могат ли соларните монтажни L крака да бъдат персонализирани?

да Размерите, дебелината, дизайнът на слотовете, обработката на повърхността и методите на свързване могат да бъдат персонализирани според различните структури за слънчево монтиране.

Q5. Какъв е очакваният експлоатационен живот на алуминиевите L крака?

Когато са правилно избрани с подходящи материали, повърхностна обработка и съвместими монтажни компоненти, анодизираните алуминиеви L крачета могат да отговорят на дългосрочните експлоатационни изисквания на фотоволтаичните системи.

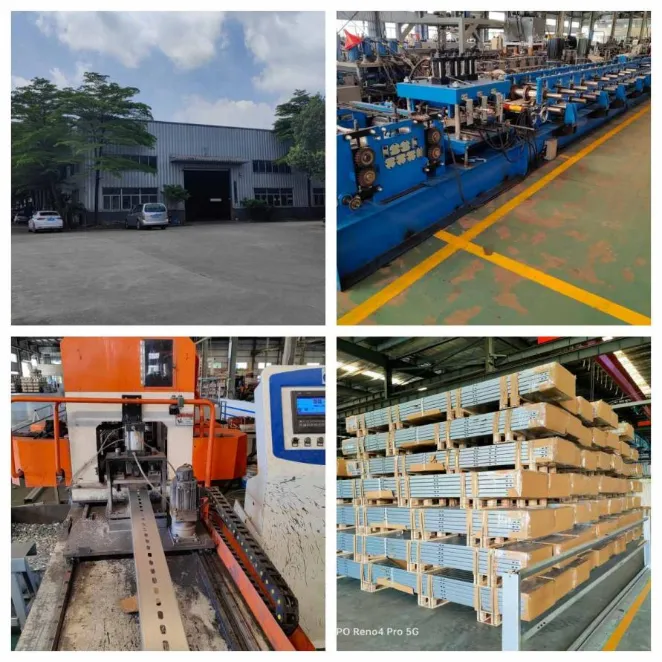

Фабричен и качествен контрол

Xiamen Honor Energy произвежда аксесоари за соларен монтаж чрез контролирани производствени процеси, включително проверка на суровините, формоване или механична обработка, повърхностна обработка и окончателна проверка на качеството.

Контролът на качеството се фокусира върху консистенцията на материала, точността на размерите, качеството на повърхностната обработка и производителността на продукта.

Опциите за опаковане включват износ на дървени палети и стоманени палети за защита на компонентите по време на транспортиране.

Сертификати

Xiamen Honor Energy следва стандартите за управление на качеството за производство на компоненти за соларен монтаж, включително:

· Система за управление на качеството ISO 9001

· Изисквания за съответствие, свързани с CE

· JIS стандартни справки
