Слънчева свързваща плоча

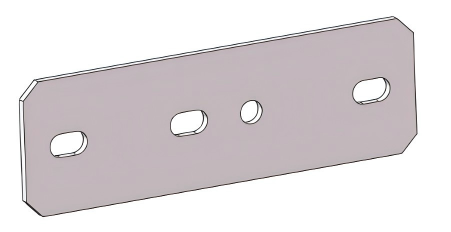

Частта, наречена слънчева свързваща плоча, е основно здраво, плоско парче метал, оформено като дебел правоъгълник. Изработен е здрав от стомана с висока якост, която е покрита за предотвратяване на ръжда. Много дупки за болтове, пробити в него по много специфичен, планиран модел. Основната му задача е да бъде супер солидна връзка. Той действа като конектор за тежък режим, който се закрепва и заключва две основни части от носещата конструкция: хоризонталните греди, които държат слънчевите панели нагоре, и вертикалните стълбове, които са закотвени в земята. Чрез плътното свързване на тези части се гарантира, че цялата тежест и сила от панелите и вятъра се прехвърлят безопасно надолу през цялата конструкция и в земята.

Метод на свързване

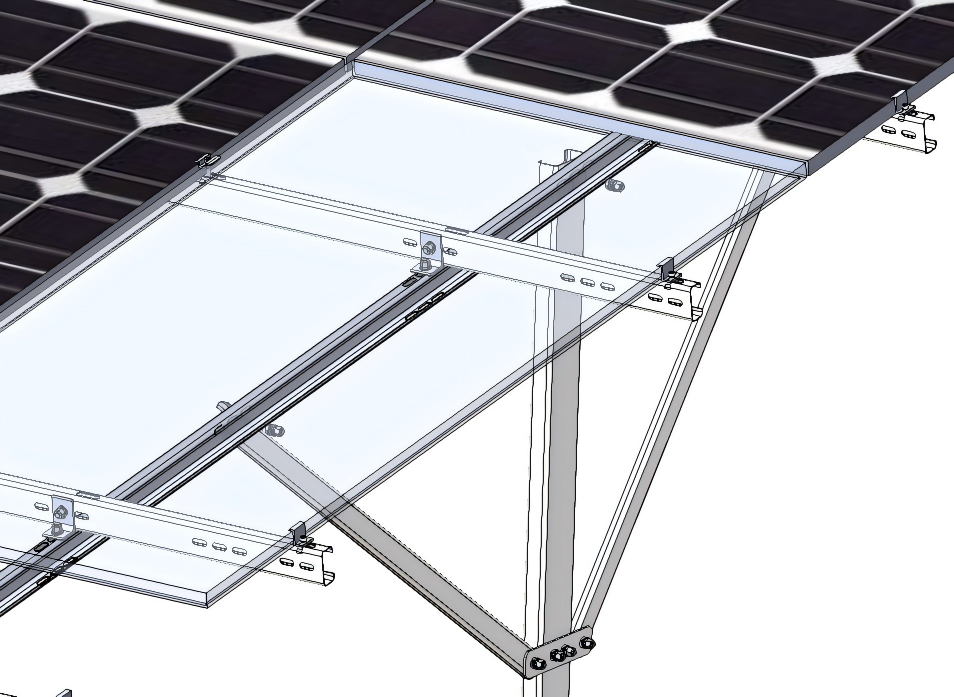

Свързващата соларна плоча обикновено се среща в едноколонни наземни опорни системи или наземни опорни системи, изискващи допълнително диагонално укрепване. Това е така, защото той ефективно прехвърля всички сили към главната колона, като по този начин подсилва дължината на главната надлъжна греда и я закрепва на място. Той трябва да има минимум четири отвора: външните отвора за свързване на диагоналната скоба и двата централни отвора за свързване на основната колона.

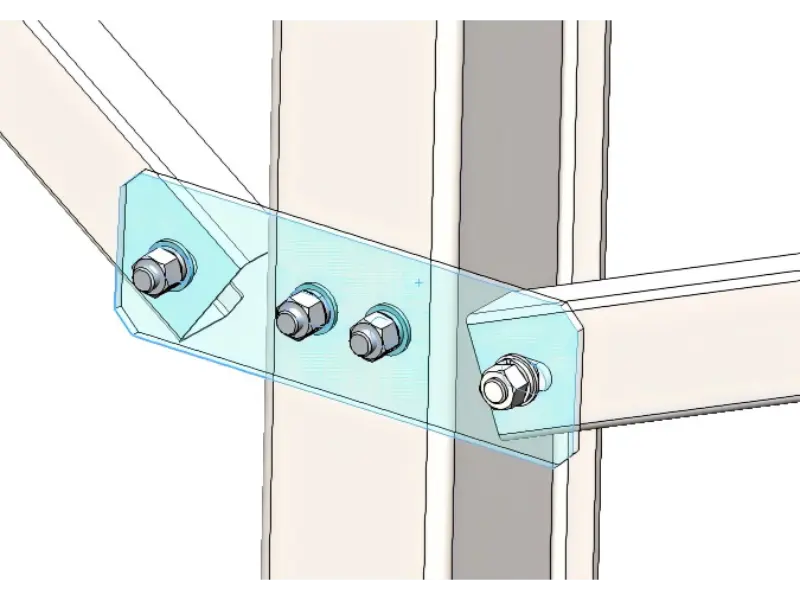

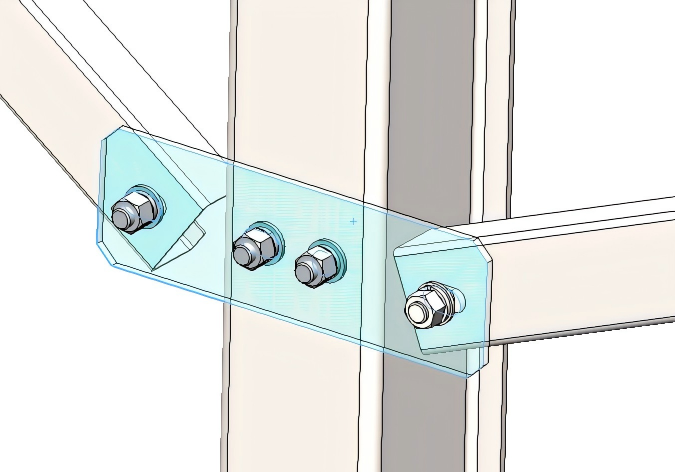

Отворите на свързващата плоча на соларния монтаж от двете страни обикновено са подредени по двойки, тъй като обикновено само два наклонени кабела трябва да бъдат закрепени към колоната. Централните отвори обикновено са разположени или хоризонтално по двойки, или вертикално по двойки. Въпреки че ориентацията е различна, разпределението на напрежението остава по същество същото. В днешно време дупките обикновено са проектирани във вертикална подредба, за да се избегне концентрацията на напрежение по една и съща хоризонтална линия, като по този начин се повишава стабилността.

Характеристики на дизайна

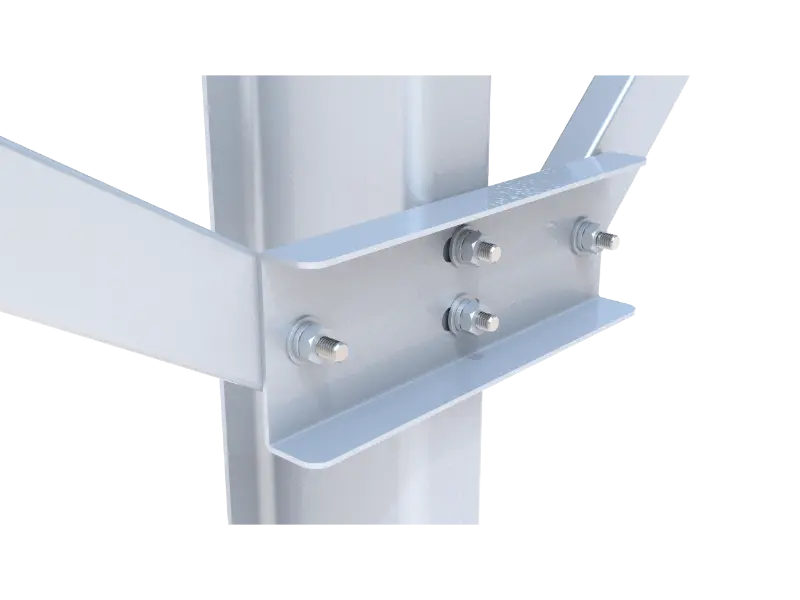

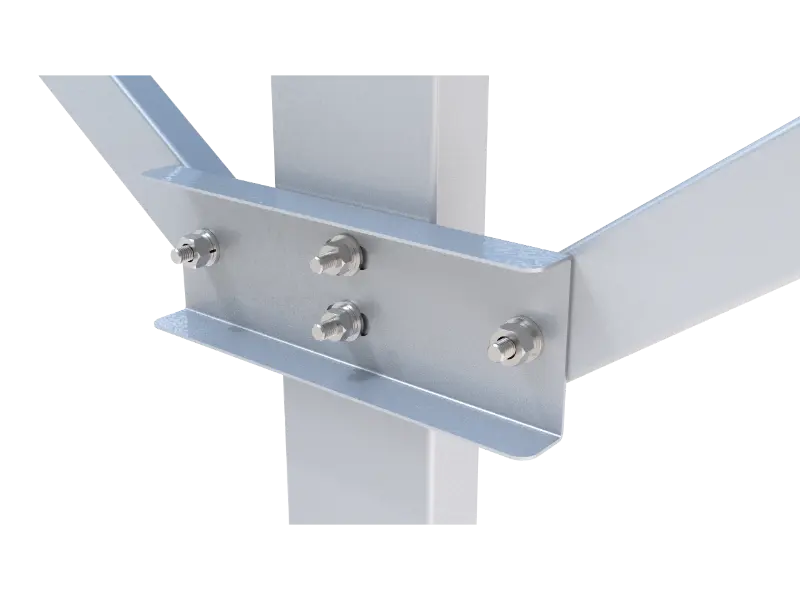

Соларната свързваща плоча Mount също има интелигентен дизайн: нейните горни и долни ръбове са огънати или прегънати. Строителите често използват тази форма на места, където има много силен вятър или сняг. Сгънатите ръбове на свързващата плоча работят точно като подсилените ъгли на здрава кутия за транспортиране. Това не е само за външен вид; всъщност заключва метала в много по-твърда форма, която се съпротивлява на огъване.
