Средни скоби и крайни скоби

Нека бъдем честни – когато хората говорят за фотоволтаични системи за монтаж, цялото внимание се насочва към релсите, стълбовете, основите. Но частите, които всъщност държат слънчевите панели на място, са скобите -средни скоби и крайни клусилватели. В Xiamen Honor Energy сме в този бизнес достатъчно дълго, за да знаем едно нещо: ако вашите скоби се повредят, целият ви масив е в беда.

Какво точно представляват средните скоби и крайните скоби и защо са ви необходими и двете?

Честно казано, и двамата вършат една и съща основна работа: държат слънчеви панели върху релсите. Но мястото, където седят, прави всичко различно. Средните скоби влизат между два панела.

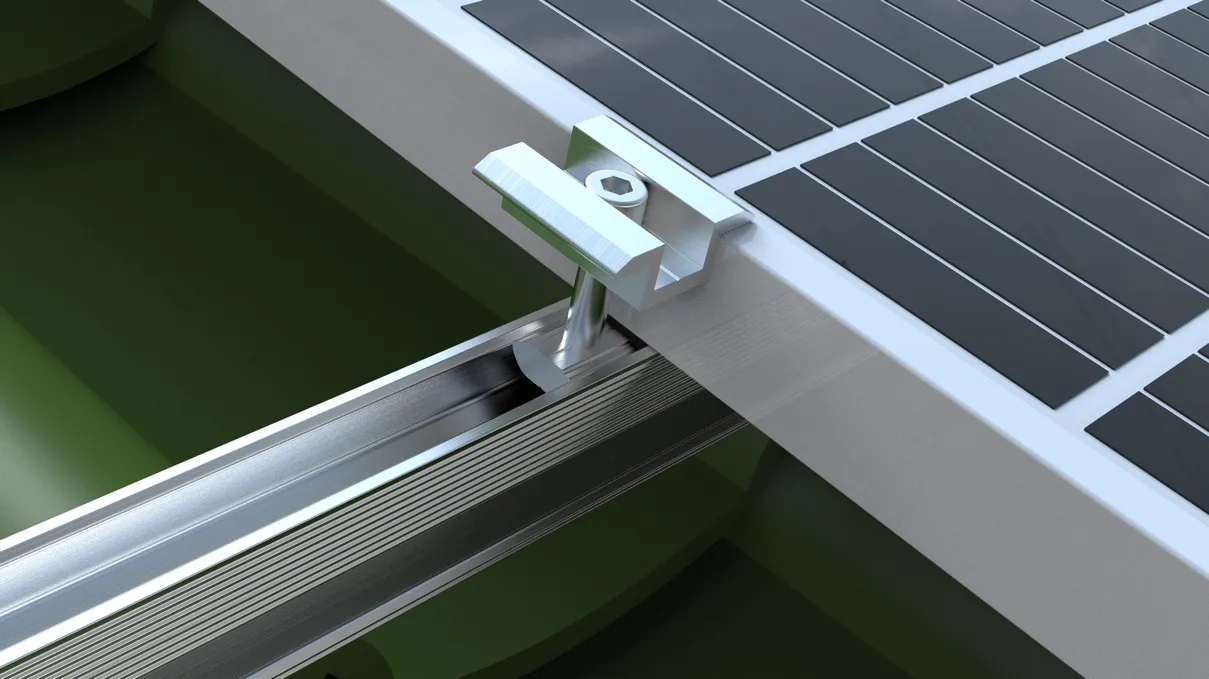

Представете си това – имате един панел отляво и един отдясно, а средна скоба седи точно в процепа, захващайки ръба и на двата едновременно. Той поддържа разстоянието равномерно, не позволява на панелите да се отклоняват от подравняване и заключва всичко здраво към релсата отдолу. Всеки панел се нуждае от две от тях - по една от всяка страна. Крайните скоби са книгоразделителите. Те отиват в самото начало и в самия край на всеки ред, като хващат само външния ръб на първия и последния панел. Тяхната задача е да предпазят целия ред от плъзгане настрани, когато вятърът удари. Без тях този ред панели бавно ще се разхлаби с течение на времето. Така че казано по-просто: средните скоби се свързват, а крайните скоби - капачката. Използвайте и двете, или вашият масив няма да остане заедно за дълго. Крайните скоби (наричани още странични скоби или скоби за ръбове) се монтират във външните ръбове на всеки ред панели. Всяка крайна скоба държи само един външен ръб на модула, действайки като "капачка", за да предотврати изместването на целия ред настрани при силни ветрове или вибрации. Крайните скоби изискват по-внимателен дизайн от средните скоби, тъй като те захващат само един панел - под натоварване те са склонни да се въртят или да се изплъзват от рамката, ако не са проектирани правилно. С прости думи: средните скоби се справят с връзките между панелите, а крайните скоби се справят с ръбовете. Имате нужда и от двете, за да превърнете редица отделни панели в една солидна структура.

Спецификации

Съвместим с повечето панели на пазара Нашите средни скоби и крайни скоби са проектирани за максимална съвместимост. Основните фотоволтаични модули имат дебелина на рамката, варираща от 30 mm до 50 mm, а нашите продукти покриват почти всички от тях. Стандартни размери на средната скоба (дебелина на модула): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Стандартни размери на крайната скоба (височина на рамката на модула): 35 mm / 40 mm / 45 mm / 50 mm Дължина на скобата: Стандартна 40 mm, 50 mm, 60 mm – налични дължини по поръчка при поискване. Разстояние между панелите (средна скоба): 20 mm, 26 mm, 28 mm и т.н. Ние също така предлагаме регулируеми средни скоби и регулируеми крайни скоби, които покриват 30/34/38/42 mm или 35/40/45/50 mm в един модел. По-малко SKU във вашия склад, по-малко главоболие на работната площадка.

Материали и покритие

Алуминиево тяло, хардуерни скоби от неръждаема стомана стоят на открито, изложени на слънце, дъжд и температурни промени година след година. Ако материалът не е подходящ, те ще ръждясват за три до пет години. Нашите средни и крайни скоби са направени от алуминиева сплав 6063-T5 – най-доказаният и широко използван клас алуминий в индустрията за фотоволтаични монтажи. Предлага висока якост на опън, ниско тегло и отлична устойчивост на корозия, с експлоатационен живот от 20-25 години на открито. Повърхностната обработка е анодизирана – естествено сребърно или прозрачно покритие, с дебелина на оксидния филм 8-10 микрона. Този тънък филм драстично подобрява устойчивостта на корозия. Черно анодизирано или електрофоретично покритие също се предлага за специални изисквания. Хардуерът е от неръждаема стомана 304 или 316 – болтове и гайки, които няма да ръждясват, докато алуминиевите части са все още в добра форма. Противоплъзгащите подложки са изработени от EPDM каучук (етилен пропилен диен мономер), поставени между скобата и рамката на модула. Тези подложки служат за две цели: увеличават триенето, за да предотвратят движението на панела при натоварвания от вятъра, и смекчават силата на затягане, за да избегнат надраскване или деформиране на алуминиевата рамка. EPDM каучукът е устойчив на ултравиолетови лъчи и стареене, като работи надеждно от -40°C до 80°C.

Какви видове предлагаме?

Бихте си помислили, че средните скоби и крайните скоби са доста ясни – и в повечето случаи е така. Но през годините научихме, че един размер определено не пасва на всички. Различни проекти, различни панели, различни условия на обекта – всички те изискват нещо малко по-различно. И така, ето какво поддържаме на склад: Стандартни средни скоби – това са вашите работни коне. Те пасват на конвенционални панели от кристален силиций в рамка, каквито виждате в 90% от проектите там. Съвместим с дебелини на модули от 30 мм до 50 мм. Нищо изискано, просто солидно и надеждно. Стандартни крайни скоби – същата идея, но за външните ръбове. Същият диапазон на дебелината, същият лесен монтаж. Те правят точно това, което трябва да правят и го правят добре.

Регулируеми средни скоби

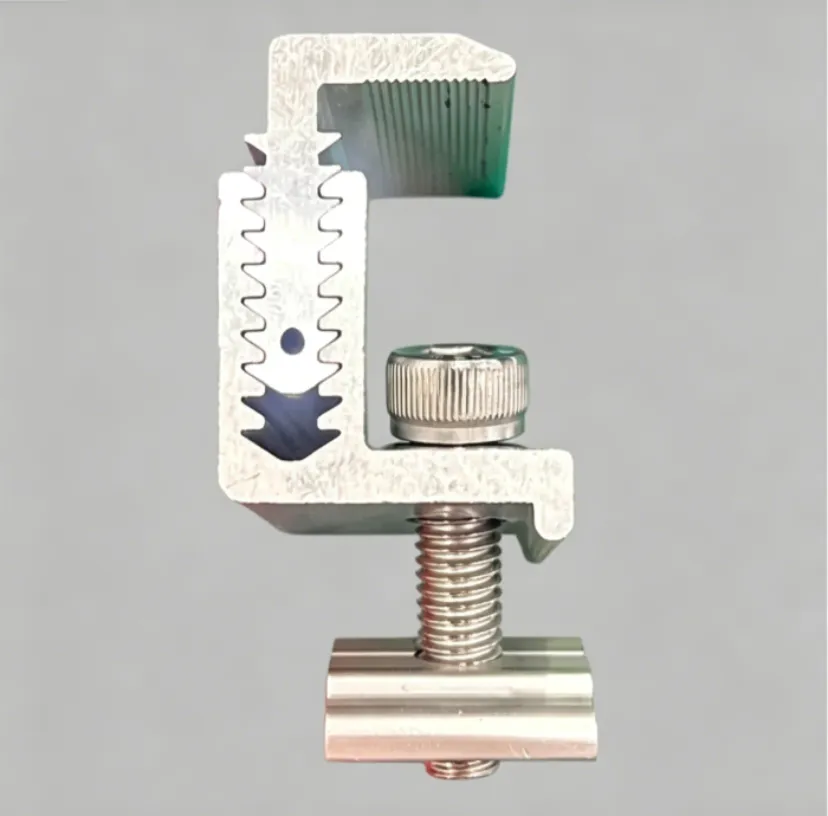

Тук нещата стават хитри. Една единствена скоба покрива множество дебелини - 30/34/38/42 mm или 35/40/45/50 mm в един модел. Край на гадаенето каква дебелина ви трябва, край на складирането на четири различни части за четири различни задачи. Вземете една кутия и сте покрити за повечето сценарии. Регулируеми крайни скоби—същата регулируема концепция, но за позиции на ръба. Дава ви същата гъвкавост в краищата на вашите редове. Тънкослойни средни и крайни скоби – те са нещо като специалност. Тънкослойните модули са много по-тънки от стандартните кристални панели - говорим за 5 до 7,7 mm. Обикновените скоби просто няма да ги захванат правилно. Така че ние правим специални такива с по-тесен профил на челюстта, проектирани специално да държат сигурно тънкослойните панели, без да повредят краищата. Това е нашият състав. Ако имате нужда от нещо извън тези стандартни предложения – нестандартна дебелина, специфична дължина, конкретен завършек – можем да направим и персонализирани серии.

Монтаж

Лесно, бързо, без необходимост от пробиване Монтажът на скоби е лесен - без пробиване в самите панели. Стандартната процедура: монтирайте релсите (U-канал, C-канал или алуминиеви релси) към носещата конструкция, поставете фотоволтаичните панели отгоре, поставете средни скоби между съседните панели и крайни скоби във външните ръбове, след което затегнете болтовете. Всеки модул изисква две средни скоби, а всеки ред изисква две крайни скоби. Препоръчителният момент на затягане е 8-15 N·m, в зависимост от дебелината на модула и условията на мястото. Твърде разхлабени и панелите ще се изместят от вятъра; твърде стегнати и рискувате да повредите рамката на модула. Подробни препоръки за въртящ момент са включени към всяка пратка.

Приложения

От покриви до наземни монтажи, навеси за автомобили до BIPV средни скоби и крайни скоби се използват в почти всеки тип фотоволтаична инсталация. Разпределена PV на покрива: Гофрирани стоманени покриви, плоски бетонни покриви, наклонени покриви с керемиди - скобите закрепват панелите към релсите. Наземни слънчеви ферми: Десетки хиляди панели, свързани панел по панел със средни и крайни скоби. Какво ще кажете за навесите за коли? Същата история – панелите се поставят върху конструкцията на навеса за кола, а скобите правят точно това, което правят винаги: държат всичко надолу здраво.

BIPV е малко по-различен, защото панелите всъщност са част от самата сграда. Но познайте какво? Все още имате нужда от скоби. Те не са задължителни.

И честно казано, няма особено значение дали използвате модули с едно или двойно стъкло, плоски или наклонени - скобите в средата и скобите в края са лепилото, което предпазва целия масив от разпадане. Без тях нямате нищо друго освен купчина разхлабени панели.

Защо да изберете нашите продукти?

Няма да го подслаждаме – Xiamen Honor Energy е в бизнеса с фотоволтаични монтажи от години. Ние знаем точно къде нещата се объркат в една соларна инсталация. Скобите може да са малки, но се провалят по-често, отколкото хората очакват. Разхлабени винтове, остаряла гума, износено анодизирано покритие - всеки един от тези детайли може да компрометира безопасността на цял масив. Ето защо ние не се занимаваме с материали: алуминий 6063-T5, неръждаема стомана 304 и EPDM каучук – всички доказани решения, стандартни за индустрията. Правилното анодиране означава 20 години работа на открито без проблеми. Нашите спецификации покриват по-голямата част от панелите на пазара – с дебелина от 30 mm до 50 mm, като цяло са покрити всички. И ако имате нужда от персонализирани размери, можем да направим и това. Скобите са малки. Но не ги подценявайте. Ако имате нужда от надеждни скоби, които няма да ви подведат, свържете се с нас.
